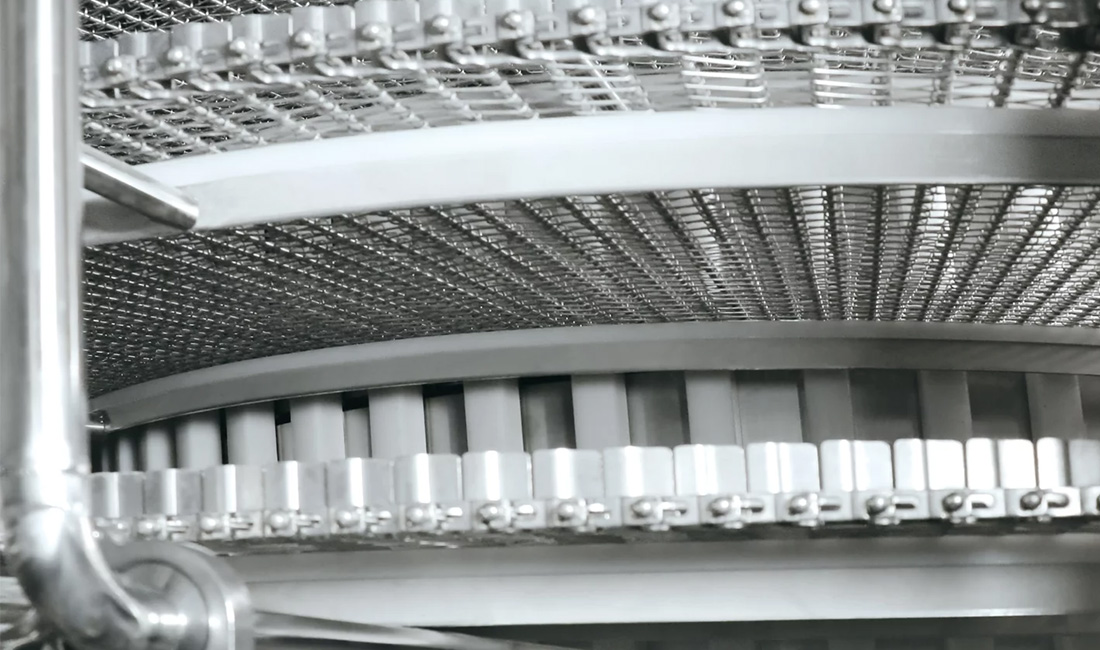

Le nettoyage en place (CIP) est une méthode de nettoyage automatisé permettant aux équipements de transformation alimentaire, tels que les congélateurs à spirale, d’être désinfectés sans être démontés. Le système fonctionne en pulvérisant de l’eau et des solutions nettoyantes de manière contrôlée afin d’éliminer les résidus et les micro-organismes présents à l’intérieur du congélateur. Lorsque le CIP fonctionne correctement, vous bénéficiez d’une hygiène constante, d’un fonctionnement plus fluide, et il est beaucoup plus facile de respecter les strictes normes de sécurité alimentaire.
L'efficacité du nettoyage dans les congélateurs à spirale dépend d'une couverture complète par pulvérisation, de produits chimiques adaptés et d'une validation appropriée. Des buses et une pression bien conçues permettent à la solution d’atteindre toutes les surfaces, tandis que des détergents neutres et des désinfectants dosés éliminent les dépôts sans endommager l’acier inoxydable. Grâce à des contrôles des données, des relevés de température et des inspections visuelles permettant de vérifier les résultats, les transformateurs peuvent garantir la propreté, la régularité et la sécurité alimentaire du système.
Pourquoi le CIP est-il essentiel dans les opérations de transformation alimentaire ?
Le nettoyage en place (CIP) est indispensable, car les congélateurs à spirale accumulent rapidement des résidus alimentaires, de l'humidité et des micro-organismes qui doivent être éliminés pour garantir la sécurité des produits.
Les congélateurs à spirale traitent de grands volumes d’aliments, et les résidus, la graisse et la glace s’accumulent rapidement. Sans nettoyage régulier et validé, les risques microbiologiques augmentent et l’efficacité de la congélation diminue. Le nettoyage en place (CIP) permet un nettoyage contrôlé et reproductible sans démontage, ce qui répond aux exigences HACCP et aide les installations à respecter les normes d’hygiène de la FDA et de l’USDA. Les cycles automatisés enregistrent également les paramètres clés — durée, température, pression et concentrations de produits chimiques —, garantissant ainsi des résultats fiables pour les audits et l’amélioration continue.
Pourquoi le nettoyage CIP est-il plus performant que les méthodes de nettoyage manuelles ou traditionnelles ?
Le nettoyage en place (CIP) est plus efficace que le nettoyage manuel, car il permet d’atteindre des zones fermées et complexes qu’il est difficile, voire dangereux, pour les opérateurs de nettoyer en profondeur.
Un cycle CIP (nettoyage en place) type comprend les étapes suivantes : pré-rinçage, lavage, rinçage et désinfection, afin d’éliminer les salissures, les détergents et les microbes. Les congélateurs à spirale s’appuient sur des buses rotatives pour atteindre les espaces restreints et difficiles d’accès à l’intérieur de l’enceinte — des zones que le nettoyage manuel néglige souvent. Si de petites sections, telles que les retours de tapis roulant ou les châssis de support, peuvent nécessiter des contrôles manuels rapides, la plupart des surfaces internes sont nettoyées de manière plus uniforme et plus efficace par le CIP que par des méthodes manuelles.
Pourquoi l’automatisation fait du CIP la solution privilégiée pour les congélateurs à spirale
Le nettoyage en place (CIP) automatisé est privilégié car il garantit des performances de nettoyage constantes tout en réduisant la main-d'œuvre, les temps d'arrêt et les risques opérationnels.
Le système CIP automatisé contrôle le débit, la concentration, la pression et la durée de pulvérisation à partir d’un panneau central. Des capteurs surveillent les conditions en temps réel, et des journaux de données consignent chaque cycle de nettoyage. Certains systèmes permettent de récupérer l’eau ou les produits chimiques afin d’économiser les ressources. Grâce à un dosage précis des détergents et à une couverture de pulvérisation homogène, le système CIP automatisé préserve la fiabilité des équipements, prolonge leur durée de vie et minimise les erreurs humaines pendant le nettoyage.
Comment optimiser la couverture de pulvérisation dans un congélateur à spirale ?
La couverture de pulvérisation dans un congélateur à spirale peut être optimisée en plaçant stratégiquement les buses, en assurant une répartition homogène de la solution de nettoyage et en contrôlant le débit et la pression de l'eau afin de nettoyer en profondeur sans gaspiller de ressources.
Pour obtenir une couverture de pulvérisation optimale dans le système de nettoyage en place (CIP) d’un congélateur à spirale, tout dépend de l’emplacement des dispositifs de pulvérisation, de l’uniformité de la répartition de la solution de nettoyage, ainsi que de la précision du contrôle du débit et de la pression de l’eau. En réglant ces paramètres avec précision, vous garantissez un nettoyage en profondeur sans gaspiller de produits chimiques ni d’eau.
Comment placer et concevoir les buses ?
Les buses doivent être choisies et positionnées en fonction de leur type, de leur angle de pulvérisation et de leur emplacement de montage, de manière à atteindre efficacement toutes les surfaces et à réduire au minimum le besoin de nettoyage manuel.
La conception et l’emplacement d’une buse déterminent si la solution de nettoyage atteint toutes les surfaces. Les boules de pulvérisation statiques diffusent le liquide par des orifices fixes, tandis que les buses rotatives créent des jets mobiles et couvrent davantage de zones dans les grandes chambres. Les ingénieurs dimensionnent et placent les buses en fonction des dimensions du congélateur ; une buse couvre souvent environ 2,5 mètres. Le chevauchement des jets permet d’éviter les zones non traitées. Les facteurs clés comprennent le type de buse, l’angle de pulvérisation et la position de montage. Une bonne installation réduit le recours au nettoyage manuel.
Lors de la mise en place des buses, tenez compte des éléments suivants :
- Type de buse : statique ou rotative
- Angle de pulvérisation : détermine la couverture
- Emplacement de montage : en haut, sur le côté ou en bas
Si tout est bien installé, les détergents et l'eau de rinçage se répartissent sur toutes les surfaces, ce qui évite d'avoir à nettoyer manuellement.
Comment garantir une couverture complète ?
Une couverture complète peut être assurée en disposant les buses de manière à créer des zones de chevauchement, en utilisant des traceurs ou des marqueurs pour vérifier l’absence de zones d’ombre, et en effectuant les ajustements nécessaires.
Si le produit pulvérisé n’atteint pas toutes les zones, des résidus s’accumulent dans les coins et les joints. Les opérateurs utilisent des traceurs ou des marqueurs fluorescents pour vérifier la couverture. Dans les congélateurs à spirale, des buses rotatives disposées verticalement créent des zones qui se chevauchent afin d’éviter les zones non couvertes. Des contrôles réguliers de l’orientation et de la rotation des buses permettent de maintenir une couverture homogène. Si des angles morts apparaissent, il est possible d’ajouter des buses, d’ajuster les angles ou d’étendre la zone de mouvement.
Comment contrôler le débit et la pression ?
Un contrôle efficace du débit et de la pression est obtenu en maintenant un fonctionnement stable de la pompe, en utilisant une pression et des débits appropriés, et en effectuant une surveillance à l'aide de capteurs afin de garantir un nettoyage homogène sans gaspillage d'eau ni endommagement des équipements.
Le débit et la pression déterminent l’efficacité du nettoyage. Un faible débit affaiblit le lavage ; une pression excessive entraîne un gaspillage d’eau ou risque de causer des dommages. Les buses statiques utilisent généralement un débit de 20 à 30 gpm à une pression de 20 à 30 psi, tandis que les systèmes rotatifs peuvent utiliser un débit moindre mais couvrir une plus grande surface. Les pompes doivent maintenir un débit stable sur l’ensemble des circuits pour assurer une répartition homogène des produits chimiques. L’utilisation de tuyaux de diamètre uniforme et le fait d’éviter les coudes serrés garantissent un fonctionnement sans heurts. Les capteurs qui surveillent le débit et la pression permettent de détecter rapidement les obstructions ou l’usure des pompes, garantissant ainsi l’efficacité du nettoyage.
Comment fonctionne la chimie des systèmes CIP ?
Les systèmes CIP nettoient les congélateurs à spirale à l'aide de produits chimiques adaptés, à des concentrations contrôlées, afin d'éliminer efficacement les salissures, les résidus et les microbes, tout en respectant les pratiques de sécurité HACCP et cGMP.
Les systèmes CIP (nettoyage en place) s'appuient sur une action chimique pour éliminer les salissures, les résidus et les microbes sans récurage. Il est essentiel de choisir des produits chimiques adaptés, de maintenir des concentrations précises et de respecter les pratiques de sécurité HACCP/cGMP.
Sélection de détergents et de désinfectants
Le nettoyage en place (CIP) utilise des détergents alcalins, acides ou neutres en fonction du type de résidus. Les nettoyants alcalins, comme l’hydroxyde de sodium, décomposent les graisses et les protéines, tandis que les acides, tels que l’acide nitrique ou phosphorique, éliminent le tartre minéral. Les tensioactifs favorisent la diffusion des solutions, tandis que les émulsifiants ou les dispersants maintiennent les salissures en suspension. Les enzymes ciblent les biofilms en décomposant les protéines et les glucides. Après le nettoyage, des désinfectants tels que l’acide peracétique ou des agents à base de chlore éliminent les microbes restants sans endommager les surfaces ni laisser de résidus excessifs.
Gestion de la concentration et de la compatibilité des produits chimiques
L'efficacité du nettoyage en place (CIP) dépend de la concentration, de la durée et de la température appropriées du détergent. Une concentration trop faible laisse des résidus ; une concentration trop forte risque d'entraîner de la corrosion ou la formation de mousse. Les systèmes modernes utilisent des capteurs et un dosage contrôlé pour garantir la précision. Les produits chimiques doivent être adaptés aux matériaux des équipements : l’acier inoxydable tolère la plupart d’entre eux, mais ce n’est pas forcément le cas des plastiques et des joints d’étanchéité. Les opérateurs vérifient la compatibilité à l’aide des fiches techniques. Une validation régulière et la tenue de registres garantissent que chaque cycle respecte les exigences HACCP et cGMP.
Mesures de sécurité pour la manipulation des produits chimiques
Composition chimique du CIP—acides, bases, agents oxydants—nécessitent des contrôles de sécurité stricts. Les travailleurs doivent porter des EPI tels que des gants, des lunettes de protection et des visières. Des étiquettes claires et des conduites à code couleur réduisent les erreurs. Une bonne ventilation élimine les vapeurs des cuves et des espaces clos. Les douches d’urgence et les stations de lavage des yeux doivent être accessibles et testées. Le dosage automatisé réduit les contacts manuels, et une formation régulière sur les déversements, les premiers secours et les EPI garantit la sécurité et la conformité des opérations.
Comment vérifier l'efficacité du nettoyage dans les congélateurs à spirale ?
Le nettoyage des congélateurs à spirale peut être validé en vérifiant que le processus CIP élimine efficacement les résidus de produits, les salissures et les micro-organismes, tout en garantissant que les produits chimiques sont entièrement rincés et que les normes réglementaires sont respectées.
La validation du nettoyage permet de vérifier si le processus de nettoyage en place (CIP) des congélateurs à spirale élimine effectivement les résidus de produit, les salissures et les microbes, afin que vous respectiez les normes de sécurité et les exigences réglementaires. Il s’agit avant tout de confirmer portée du nettoyage, en veillant à ce que les produits chimiques soient rincés, et en respectant les exigences cGMP et HACCP en matière de conception et d’exploitation hygiéniques.
Méthodes de vérification de l'efficacité du nettoyage
La validation combine des contrôles visuels, des marqueurs de test et des méthodes d’analyse. Les opérateurs commencent souvent par une inspection visuelle, à la recherche de salissures, de mousse ou de flaques. Pour les systèmes à usages multiples, des contrôles objectifs sont nécessaires. Les critères d’acceptation dépendent du risque lié au produit, notamment les seuils de résidus, les charges microbiennes ou les teneurs en détergent. Les approches courantes comprennent :
- Inspection visuelle pour un retour rapide.
- Prélever un échantillon d'eau de rinçage pour vérifier la présence de résidus solubles dans l'eau de rinçage finale.
- Prélèvement par écouvillon pour ces endroits gênants et difficiles d'accès.
- Des analyses sont effectuées pour s'assurer que les traces de contaminants restent en dessous des limites de sécurité.
Tests de riboflavine et de couverture visuelle
Les tests à la riboflavine permettent de vérifier que les buses de pulvérisation couvrent toutes les surfaces. Une solution fluorescente est appliquée, puis un cycle de lavage est effectué avant inspection sous lumière UV. Les points lumineux indiquent les zones non couvertes. Les techniciens ajustent l’angle des buses, la pression ou la quantité de détergent si nécessaire. La riboflavine est sans danger, se rince facilement et le test peut être répété. Des contrôles visuels de la couverture viennent compléter cette procédure, en mettant en évidence les zones d’ombre ou les lacunes, en particulier sur les bords des tapis roulants, à l’intérieur des tambours et sur les serpentins des évaporateurs.
Procédures d'échantillonnage et d'analyse
Des prélèvements confirment que les contaminants sont éliminés des surfaces et de l’eau de rinçage. La conception prend en compte à la fois les emplacements courants et les plus difficiles d’accès, comme sous les convoyeurs ou au niveau des raccords serrés. Méthodes courantes :
| Méthode | Description | Cas d'utilisation |
| Prélèvement par écouvillon | Essuie une zone délimitée à l’aide d’un tampon stérile afin de recueillir les résidus | Surfaces planes ou irrégulières |
| Échantillonnage par rinçage | Récupère l'eau du rinçage final pour les contrôles chimiques ou microbiologiques | Tuyauteries internes et cuves |
| Observation directe | Veillez simplement à ce que la propreté soit visible. | Équipements dédiés à un seul produit |
| Tests placebo | Effectue un test sur un lot de produits factices pour vérifier la contamination croisée | Systèmes complexes ou multiproduits |
Les échantillons sont analysés à l’aide de méthodes validées (HPLC, GC/MS, LC/MS) permettant de détecter au moins 25 % des résidus cibles avec exactitude et précision. Ces étapes garantissent la conformité et une documentation rigoureuse de la validation du nettoyage des congélateurs à spirale.
Questions fréquemment posées
Les systèmes de nettoyage en place (CIP) permettent de maintenir la propreté des congélateurs à spirale et autres équipements alimentaires sans avoir à les démonter. Ils reposent sur une bonne couverture de pulvérisation, des produits chimiques de nettoyage efficaces , ainsi que des dossiers de validation solides pour répondre aux exigences en matière d’hygiène et de réglementation.
Quelles sont les 5 étapes du CIP ?
Le nettoyage en place (CIP) se déroule généralement en cinq étapes : pré-rinçage, lavage au détergent, rinçage intermédiaire, rinçage désinfectant et rinçage final.
Le prélavage élimine les salissures non incrustées. Le lavage au détergent décompose les graisses, les protéines et autres résidus. Après un rinçage intermédiaire, un rinçage désinfectant élimine tout micro-organisme résiduel. Le rinçage final élimine tout résidu chimique avant que les aliments n’entrent à nouveau en contact avec l’équipement.
Qu'est-ce que le CIP dans la validation du nettoyage ?
La validation du CIP vérifie que les procédures de nettoyage éliminent de manière fiable les résidus de produits et les contaminants présents sur les équipements.
On utilise souvent un test à la riboflavine, dans lequel un traceur fluorescent permet de détecter les zones non couvertes par la pulvérisation. Une validation correcte signifie que vous pouvez réellement faire confiance à vos résultats de nettoyage et respecter les exigences réglementaires en matière d’hygiène et de contrôle de la contamination croisée.
Quels produits chimiques sont utilisés dans le processus CIP ?
Le processus CIP utilise généralement des détergents alcalins, des nettoyants acides et des désinfectants.
Les solutions alcalines dissolvent les matières organiques telles que la graisse ou les protéines. Les nettoyants acides dissolvent les dépôts minéraux, comme le tartre ou la rouille. Les désinfectants, généralement à base de chlore, d’acide peracétique ou de composés d’ammonium quaternaire, contrôlent la prolifération des microbes et contribuent au maintien de conditions d’hygiène optimales.
Quels sont les quatre principes du CIP ?
Un nettoyage en place (CIP) efficace repose sur quatre principes fondamentaux : le temps, la température, la concentration chimique et l'action mécanique.
Chacun de ces éléments joue un rôle dans le nettoyage. Un temps de pose suffisant permet aux produits nettoyants d’agir sur les salissures. Une température adaptée favorise l’efficacité des produits chimiques. L’utilisation d’une concentration appropriée facilite l’élimination des salissures, tandis que l’action mécanique (par exemple, la pulvérisation ou le jet) améliore l’efficacité du nettoyage des surfaces. Trouver le juste équilibre entre ces éléments ? C’est là que réside la clé d’un cycle de nettoyage fiable.
