Um sistema de refrigeração industrial utiliza quatro componentes principais — o compressor, o condensador, a válvula de expansão e o evaporador. Estas peças funcionam em conjunto num ciclo de compressão de vapor em circuito fechado. A sua função é retirar o calor dos alimentos, das câmaras frigoríficas e das áreas de processamento.
Este guia apresenta um diagrama completo do ciclo de refrigeração e explica a função de cada componente. Também compara sistemas de fase única, de duas fases e em cascata. Irá aprender sobre refrigerantes comuns, como o amoníaco e o CO₂, bem como a dimensionar um sistema para uma grande unidade de produção alimentar.
A Square Technology conta com quase 40 anos de experiência em engenharia e mais de 5 000 instalações em todo o mundo. Estas incluem linhas IQF, congeladores em espiral e armazéns frigoríficos. A nossa equipa partilha dicas comprovadas na prática para ajudar os gestores de fábrica e os engenheiros a escolherem sistemas fiáveis e energeticamente eficientes.
O que é um sistema de refrigeração industrial e em que difere da refrigeração comercial?
Um sistema de refrigeração industrial é um sistema de compressão de vapor em circuito fechado. É concebido para retirar grandes quantidades de calor dos alimentos, das câmaras frigoríficas ou das áreas de processamento. As unidades comerciais, como as encontradas nas vitrinas das lojas, são muito mais pequenas. Os sistemas industriais proporcionam um arrefecimento muito superior, utilizam refrigerantes de nível industrial, como o amoníaco, e apresentam frequentemente conceções em várias fases.
A ideia básica é simples. A refrigeração não produz frio. Em vez disso, transfere o calor de um local onde não o queremos para um local onde possa ser libertado em segurança. Numa linha de congelação IQF ou num túnel de congelação rápida, esta transferência de calor deve ser rápida, uniforme e em grande escala.
A tabela seguinte destaca as principais diferenças entre a refrigeração industrial e a comercial:
| Atributo | Refrigeração Comercial | Refrigeração Industrial |
| Capacidade típica | 1–100 kW | 100 kW–10+ MW |
| Refrigerantes comuns | R-134a, R-404A, R-410A | Amoníaco (R-717), CO₂ (R-744) |
| Tipos de compressores | Scroll (espirais), alternativos herméticos | De parafuso, de movimento recíproco de acionamento aberto, centrífugos |
| Arquitetura do sistema | De fase única, autónomo | De fase única, de duas fases ou em cascata |
| Aplicações principais | Expositores de retalho, câmaras frigoríficas para restaurantes | Unidades de transformação alimentar, armazéns frigoríficos, Linhas de congelação IQF |
Como é um diagrama do ciclo completo de refrigeração?
Um diagrama completo do ciclo de refrigeração industrial mostra o percurso que o refrigerante segue através de quatro componentes: o compressor, o condensador, a válvula de expansão e o evaporador. Indica também os lados de alta e baixa pressão do sistema. Ao longo do percurso, o refrigerante passa do estado líquido para uma mistura de líquido e gás e, posteriormente, para o estado totalmente gasoso.
Eis como funciona o ciclo. No lado de alta pressão, o compressor aumenta a pressão do gás refrigerante e empurra-o para o condensador. No condensador, o gás liberta calor e transforma-se em líquido. No lado de baixa pressão, a válvula de expansão reduz rapidamente a pressão do líquido. Isto cria uma mistura fria de líquido e gás, que entra então no evaporador. Aí, retira calor do espaço alvo e volta a ferver, transformando-se em gás. O gás flui de volta para o compressor e o ciclo recomeça.
Os engenheiros costumam associar o diagrama a um gráfico P-h (pressão-entalpia). Este gráfico mostra o estado do refrigerante em cada etapa. Ajuda os engenheiros a calcular a capacidade do sistema, o coeficiente de desempenho (COP) e o dimensionamento adequado para cada componente. Estas etapas são fundamentais antes da construção de qualquer projeto de grande dimensão.
Quais são os 4 componentes principais e qual é o papel de cada um?
Todo o sistema de refrigeração por compressão de vapor tem quatro componentes principais: o compressor, o condensador, a válvula de expansão e o evaporador. Juntos, formam um circuito fechado. À medida que o refrigerante circula pelo circuito, vai alterando a pressão e o estado. É assim que o sistema retira o calor do espaço refrigerado e o transfere para o ar exterior.

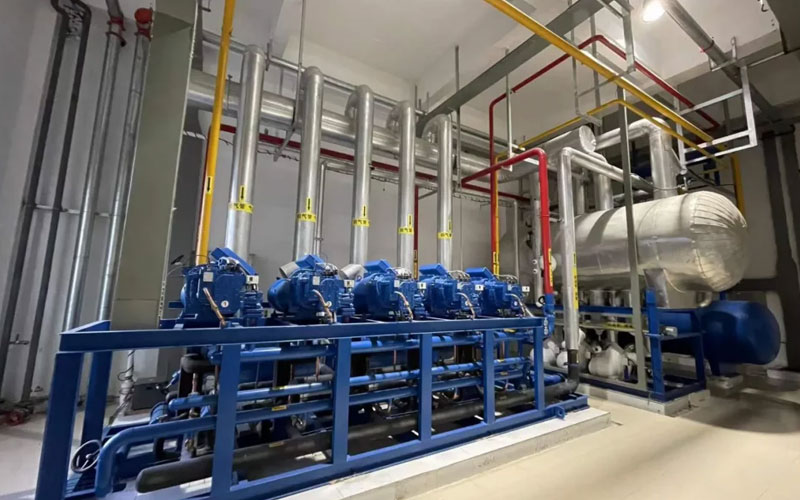

1. Como é que o compressor aumenta a pressão e impulsiona o ciclo?
O compressor é frequentemente designado como o coração do sistema. Este aspira vapor de refrigerante a baixa pressão do evaporador e comprime-o, transformando-o num gás a alta temperatura e alta pressão, que é depois descarregado para o condensador.
As instalações industriais escolhem normalmente entre três tipos de compressores, com base na capacidade e no perfil de funcionamento:
- Compressores de parafuso — oferecem uma compressão suave e contínua com boa eficiência em carga parcial; predominantes em sistemas de amoníaco de média a grande dimensão.
- Compressores alternativos — proporcionam um controlo preciso da capacidade através da descarga de cilindros; comum em instalações de menor dimensão ou com várias temperaturas.
- Compressores centrífugos — adequados para aplicações de capacidade muito elevada, tais como grandes complexos de armazenamento a frio.
Os variadores de frequência (VFDs) são cada vez mais combinados com compressores de parafuso para modular a velocidade em tempo real e podem, normalmente, reduzir o consumo de energia em 20–30 % em cargas parciais.
2. Como é que o condensador rejeita o calor e converte o gás em líquido?
O condensador recebe gás refrigerante a alta pressão e alta temperatura proveniente do compressor e liberta o seu calor para o ar ou a água circundantes. À medida que o gás perde energia térmica, condensa-se, transformando-se num líquido a alta pressão.
Existem três configurações de condensadores comuns em instalações industriais:
- Condensadores evaporativos — combinam fluxo de ar e pulverização de água para uma elevada eficiência na dissipação de calor num espaço compacto; a escolha padrão para sistemas de amoníaco.
- Condensadores arrefecidos a ar — mais simples de manter, não requer tratamento de água; adequado para sistemas de menor dimensão ou regiões com escassez de água.
- Condensadores arrefecidos a água — proporcionam as temperaturas de condensação mais baixas; requerem torres de refrigeração e infraestruturas de gestão da água.
O desempenho do condensador afeta diretamente a eficiência do sistema. Estudos demonstram que a otimização do funcionamento por fases dos ventiladores e do controlo da pressão de condensação pode reduzir significativamente o consumo total de eletricidade da fábrica — um fator que a Square Technology aborda através do seu sistemas de controlo de refrigeração.
3. Por que razão a válvula de expansão é fundamental para o controlo da temperatura e da pressão?
Depois de sair do condensador, o refrigerante líquido a alta pressão passa pela válvula de expansão. A válvula reduz rapidamente a pressão e a temperatura do refrigerante. Devido a esta queda repentina de pressão, parte do líquido transforma-se em vapor. Isto cria uma mistura fria de líquido e vapor capaz de absorver calor no evaporador.
Os dois tipos de válvulas predominantes na utilização industrial são:
- Válvulas de expansão termostáticas (TXV) — regula o caudal com base no superaquecimento do evaporador através de um bulbo sensor; é fiável e amplamente utilizado.
- Válvulas de expansão eletrónicas (EEV) — oferecem uma resposta mais rápida e precisa às variações de carga através de um motor de passo ou de um controlo por modulação de largura de impulso; são cada vez mais preferidos em instalações modernas para a otimização energética.
O controlo preciso da válvula de expansão ajuda a definir os níveis corretos de superaquecimento e subarrefecimento. Estes níveis afetam tanto a eficiência do sistema como a qualidade do produto. No congelamento de alimentos, mesmo pequenas alterações podem causar uma maior perda de humidade ou prolongar o tempo de congelamento. As soluções personalizadas são concebidas para ajudar a prevenir estes problemas.
4. Como é que o evaporador absorve calor e realiza o arrefecimento propriamente dito?
O evaporador é onde ocorre o arrefecimento propriamente dito. A mistura de refrigerante fria e de baixa pressão absorve o calor do ar circundante ou da superfície do produto e evapora-se, transformando-se em gás, que depois regressa ao compressor para reiniciar o ciclo.
Os evaporadores industriais apresentam-se em várias formas, dependendo da aplicação:
- Refrigeradores unitários (evaporadores de serpentina) — insufla ar arrefecido através de serpentinas com aletas; utilizado em câmaras frigoríficas e túneis de congelação.
- Permutadores de calor de placas — proporcionam uma transferência de calor compacta e de alta eficiência para aplicações de arrefecimento de líquidos.
- Evaporadores de casco e tubos — processam grandes volumes de refrigerante em instalações de refrigeração centralizadas.

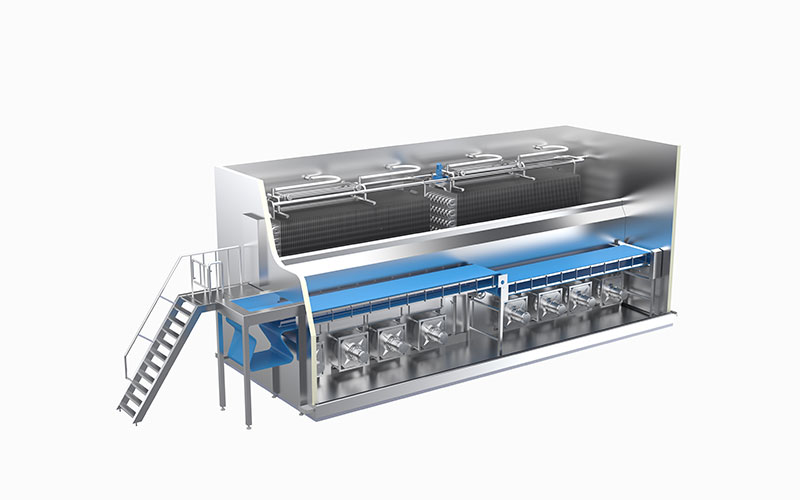

Nos congeladores IQF e em espiral, o evaporador é a parte mais importante para a velocidade de congelação, a uniformidade do fluxo de ar e a perda de humidade no produto. A Square Technology fabrica os seus evaporadores e refrigeradores internamente. Apenas alguns fabricantes em todo o mundo o fazem. Isto permite que a superfície de troca de calor e o design do fluxo de ar do congelador funcionem em maior sincronia.
Como é que estes 4 componentes funcionam em conjunto num circuito fechado?
Os quatro componentes funcionam numa sequência contínua e em circuito fechado que pode ser resumida em quatro etapas:
- Compressão — O compressor pressuriza o vapor de baixa pressão, transformando-o num gás de alta pressão e alta temperatura.
- Condensação — O condensador rejeita o calor e o gás condensa-se, transformando-se num líquido a alta pressão.
- Expansão — A válvula de expansão reduz a pressão do líquido, criando uma mistura fria de duas fases.
- Evaporação — O evaporador absorve o calor do espaço em questão; o refrigerante volta a ferver, transformando-se em vapor, e regressa ao compressor.
Para além destas quatro partes principais, os sistemas industriais reais incluem também componentes de apoio. Estes podem incluir separadores de óleo, recetores de líquido, separadores de líquido/vapor e economizadores. Um termóstato ou controlador lógico programável, também designado por PLC, verifica a temperatura e liga ou desliga o compressor para manter a temperatura definida. Os sistemas integrados de controlo de refrigeração da Square Technology gerem este processo.
Qual é a diferença entre sistemas de fase única, de duas fases e em cascata?
Os sistemas de fase única são o tipo mais simples. Utilizam uma única etapa de compressão e funcionam bem para temperaturas médias de armazenamento a frio, normalmente até cerca de −30 °C.
Os sistemas de duas fases utilizam duas etapas de compressão, com um refrigerador intermédio entre elas. Isto ajuda a reduzir a temperatura de descarga do compressor e melhora a eficiência. São frequentemente utilizados para aplicações de congelação profunda a temperaturas entre cerca de −35 °C e −45 °C.
Os sistemas em cascata utilizam dois circuitos de refrigerante separados. Por exemplo, pode utilizar-se amoníaco no lado de alta temperatura, enquanto o CO₂ pode ser utilizado no lado de baixa temperatura. Estes sistemas podem atingir temperaturas ultrabaixas, inferiores a −45 °C, com uma eficiência muito elevada.
O resumo seguinte ajuda a associar o tipo de sistema à aplicação:
| Tipo de sistema | Intervalo de temperatura típico | Mais adequado para |
| De fase única | 0 °C a −30 °C | Armazenamento a frio, túneis de refrigeração |
| Em duas fases | −30 °C a −45 °C | Congeladores em espiral, congeladores de túnel, linhas IQF |
| Cascata (NH₃ / CO₂) | Abaixo de −45 °C | Processamento farmacêutico e de alimentos especiais a temperaturas ultrabaixas |
A equipa de engenharia da Square Technology auxilia os clientes na seleção da arquitetura ideal durante o seu processo de consultoria de projetos «chave na mão», tendo em conta o tipo de produto, a capacidade de produção e os custos energéticos a longo prazo.
Que refrigerantes são utilizados em sistemas industriais e por que razão isso é importante?
O amoníaco (R-717) continua a ser o principal refrigerante utilizado no processamento industrial de alimentos. É altamente eficiente, de baixo custo e apresenta potencial de destruição da camada de ozono (ODP) e potencial de aquecimento global (GWP) nulos. Consegue absorver uma grande quantidade de calor com uma pequena quantidade de refrigerante. Isto permite a utilização de tubos de menor diâmetro e de equipamentos mais compactos. A amoníaca também tem um cheiro forte, pelo que as fugas podem ser detetadas rapidamente. Esta é uma característica importante em termos de segurança. A Square Technology utiliza projetos baseados em amoníaca nos seus projetos de sistemas de refrigeração a amoníaca.
O CO₂ (R-744) está a tornar-se cada vez mais comum como refrigerante de baixa temperatura em sistemas em cascata. Funciona a uma pressão mais elevada do que o amoníaco, mas transfere calor muito bem e não é tóxico. Os refrigerantes sintéticos, como o R-404A, estão a ser gradualmente eliminados porque apresentam um elevado GWP e são afetados pelas alterações nas regras relativas aos gases fluorados. Consequentemente, a indústria está a orientar-se para os refrigerantes naturais. Esta tendência está em sintonia com o foco de longo prazo da Square Technology na refrigeração ecológica.
Como devem os engenheiros dimensionar e selecionar um sistema para uma unidade de transformação alimentar?
O dimensionamento adequado do sistema começa pelo próprio produto — a sua temperatura inicial, a temperatura no centro pretendida, o rendimento em toneladas por hora e as propriedades térmicas. A partir daí, os engenheiros calculam a capacidade de refrigeração necessária e selecionam os componentes em conformidade.
Os principais fatores de decisão incluem:
- Condições ambientais — temperaturas exteriores mais elevadas exigem condensadores maiores ou refrigeração por evaporação.
- Integração de linhas de processamento — o sistema de refrigeração deve estar sincronizado com os equipamentos a montante e a jusante, tais como congeladores em espiral, congeladores de placas, transportadores e linhas de embalagem.
- Isolamento — As câmaras frigoríficas e os túneis de congelação requerem painéis isolantes de alto desempenho. A subsidiária da Square Technology produz painéis sanduíche PIR/PU com uma capacidade anual superior a cinco milhões de metros quadrados.
- Metas energéticas — os compressores de velocidade variável, o funcionamento otimizado dos ventiladores do condensador e as válvulas de expansão eletrónicas reduzem, em conjunto, os custos energéticos ao longo do ciclo de vida.
Para projetos de grande dimensão ou complexos, uma abordagem «chave na mão» pode ser muito útil. Isto significa que uma única equipa acompanha o projeto desde o estudo de viabilidade e o planeamento da fábrica até à instalação, colocação em funcionamento e assistência pós-venda. Ajuda a garantir que todas as partes funcionam em conjunto como um sistema completo, e não apenas como peças separadas.
Os transformadores devem também consultar o custo total de um sistema de refrigeração, e não apenas o preço do equipamento. Isto pode ajudá-los a evitar custos ocultos que possam surgir durante os primeiros anos de funcionamento.
Perguntas frequentes
Quais são os 4 componentes principais de um sistema de refrigeração?
Os quatro componentes principais são o compressor, o condensador, a válvula de expansão e o evaporador. Estes formam um circuito fechado no qual o refrigerante circula, absorvendo calor no evaporador e libertando-o no condensador.
O que é um diagrama P-h na refrigeração?
Um diagrama de pressão-entalpia (P-h) representa o estado termodinâmico do refrigerante em cada ponto do ciclo. Os engenheiros utilizam-no para calcular a capacidade do sistema, o COP e o desempenho dos componentes.
Qual é a diferença entre refrigeração de fase única e de duas fases?
Um sistema de fase única comprime o refrigerante numa única etapa e é adequado para temperaturas até cerca de −30 °C. Um sistema de duas fases acrescenta uma etapa intermédia de arrefecimento, alcançando temperaturas mais baixas com maior eficiência e reduzindo a carga sobre o compressor.
Por que razão é o amoníaco o refrigerante industrial mais comum?
O amoníaco oferece elevada eficiência energética, baixo custo, ODP nulo e GWP nulo. O seu odor forte funciona como um mecanismo integrado de deteção de fugas e requer tubagem de menor diâmetro devido ao seu elevado calor latente de vaporização.
Como é que um congelador IQF utiliza um sistema de refrigeração?
Um congelador IQF depende de um sistema de refrigeração para fornecer refrigerante frio às suas bobinas do evaporador. O fluxo de ar otimizado através destas bobinas congela rapidamente cada pedaço de alimento, minimizando os danos causados pelos cristais de gelo e a desidratação.
Como escolho o sistema de refrigeração adequado para a minha fábrica?
A escolha depende do tipo de produto, da capacidade de produção, da temperatura pretendida, das condições ambientais e dos objetivos energéticos. Consultar um fabricante experiente que ofereça serviços de projeto de ponta a ponta garante que todas as variáveis sejam abordadas num único projeto integrado.
